   隨著經濟的發展，新疆地磅的品種越來越多，每個地磅產品都有自己的優勢。當電子地磅越來越普遍，各新疆地磅廠家如沐春風似的越來越多，每個地磅廠家生產出來的電子地磅都有不同，那咱們在購買電子地磅的時候，應該提前考慮哪些問題呢？其實購買電子地磅主要應該考慮電子地磅秤體結構的強度和稱重傳感器的精度及稱重傳感器的穩定性等，作為電子地磅的核心部件稱重傳感器在電子地磅的使用過程中有著舉足輕重的作用，今天新疆盛世萬達電子設備有限公司就這個問題給大家分享一下。

   1、結構型式及適用范圍的選擇

該系統安裝時應該重視的問題是：必須始終保證重物的重力線通過傳感器承重軸線，而不受側向沖擊力的影響，選擇的傳感器本身要有良好的抗側向能力，同時，在側向力沖擊作用下，傳感器及其重力引入裝置應具有迅速復位的能力和保護裝置。

推薦優先考慮以下形式：

1)SB、SQB、LS等剪切懸臂梁系列，其突出的特點是容量大，幾何尺寸小（尤其是高度?。箓?cè)向力強，安裝簡單，對力引入機構的要求不高；

2)ZS柱式系列：其本身就充當了一個不倒翁主體，能快速恢復側向力的影響，容量大，但必須注意其安裝技巧，限位裝置絕對不能忽略；

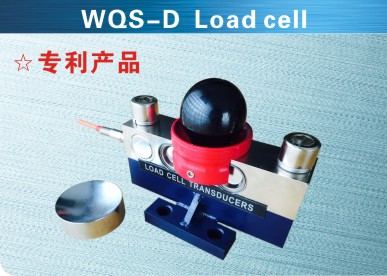

3)QS型復合剪切梁系列，它以點接觸式將重力引入而非同尋常，采用鋼球滾動式支承，具有較強的自復位性能，抗橫向沖擊力強。

   2、懸吊式稱重系統中的傳感器結構型式

該系統的最大特點是傳感器在受重力拉伸的狀態下，重物的重力方向比較容易與傳感器的幾何軸線一致，復位能力強。但是對傳感器的過載保護裝置要求較高，安裝時占據空間較大，一般只考慮中、小量程的稱量情況選用。

※ 推薦優先考慮以下幾種型式：

PST、DE、NB系列的復合彎曲梁式，其受力軸線與幾何軸線幾乎一致，吊鉤秤中最常采用；

BHS系列板環拉伸式，容量較大，安全性好。

   3、環境適應性選擇

用于稱重系統中的傳感器，一般都要長期工作在各種復雜的環境中，經受溫度、濕度、粉塵、腐蝕等的考驗，故必須事先對傳感器密封型式做出較合理的選擇。應考慮以下幾點：

1)高溫環境對傳感器造成密封材料及焊點熔化、彈性體和應變計內應力發生結構變化等問題。對于高溫環境下工作的傳感器常采用耐高溫傳感器；另外，苛刻的場合還須加有隔熱、水冷或風冷等裝置。

2) 粉塵、濕熱對傳感器造成較大的影響。在此環境條件下應選用密閉性很高的傳感器。不同的傳感器其密封的方式是不同的，其密閉性存在著很大差異。常見的密封有密封膠充填或涂覆；橡膠墊機械緊固密封；焊接（激光焊接、氬弧焊、等離子焊等）和抽真空充氮密封。

 3)從密封效果來看，焊接密封為最佳，充填密封膠為較差。對于室內干凈、干燥環境下工作的傳感器，可選擇充填密封膠密封的傳感器，而對于一些在潮濕、粉塵性較高的環境下工作的傳感器，應選擇膜片熱套密封或膜片焊接密封、抽真空充氮的傳感器。
 4)在腐蝕性較高的環境下，如潮濕、酸性對傳感器造成彈性體和附件受損、腐蝕等影響，應選擇外表面進行過噴塑或不銹鋼彈性體及不銹鋼外罩，抗腐蝕性能好且密閉性好的傳感器。
 5)電磁場對傳感器輸出信號干擾的影響。在此情況下，應對傳感器的屏蔽性進行嚴格檢查，看其是否具有良好的抗電磁干擾能力。
 6)易燃、易爆不僅對傳感器造成徹底性的損害，而且還給其它設備和人身安全造成很大的威脅。因此，在易燃、易爆環境下工作的傳感器對防爆性能提出了更高的要求，故必須選用防爆傳感器，這種傳感器的密封外罩不僅要考慮其密閉性，還要考慮到防爆強度，以及電纜線引出頭的防水、防潮、防爆性等。

   4、傳感器數量和量程的選擇

傳感器數量的選擇是根據電子衡器的用途、秤體需要支撐的點數（支撐點數應根據使秤體幾何重心和實際重心重合的原則而確定）而定。一般來說，秤體有幾個支撐點就選用幾只傳感器，但是對于一些特殊的秤體，如電子吊鉤秤就只能采用一個傳感器，一些機電結合秤就應根據實際情況來確定選用傳感器的個數。
    傳感器量程的選擇可依據秤的最大稱量值、選用傳感器的個數、秤體的自重、可能產生的最大偏載及動載等因素綜合評價來確定。理論上說，傳感器的量程越接近分配到每個傳感器的載荷，其稱量的準確度就越高。但在實際使用時，由于加在傳感器上的載荷除被稱物體外，還存在秤體自重、皮重、偏載及振動沖擊等載荷，因此選用傳感器量程時，要考慮諸多方面的因素，保證傳感器的安全和壽命。

   4.1傳感器量程的計算經驗公式

在充分考慮到影響秤體的各個因素后，經過大量的驗證而確定的。公式如下：
     C＝K0K1K2K3 ( Wmax+W )/ N
     C—單個傳感器的額定量程；W—秤體自重；Wmax—被稱物體凈重的最大值；N—秤體所采用支撐點的數量；K0—保險系數，一般取值在1.2～1.3之間；K1—沖擊系數；K1值是根據以下使用條件確定的：a)當N個傳感器均勻受載，且在無振動、無沖擊條件下工作時，K1=1.1-1.3；b)當偶爾有沖擊振動的情況時，K1=1.3-1.5；

c)當在有重復性的沖擊振動條件下進行動態稱重時，K1=1.7；當N個傳感器不均勻受載時，則根據偏載可能形成的最大載荷乘以上述系數即可；K2—秤體的重心偏移系數；K3—風壓系數。
    例如：一臺30t電子汽車衡，最大稱量Wmax是30t，秤體自重W為1.9t，設計采用四只 QS-A型傳感器，根據當時的實際情況，選取保險系數K0＝1.25，沖擊系數K1＝1.2，重心偏移系數K2＝1.03，風壓系數K3＝1.02，試確定傳感器的量程。
   解：根據傳感器量程計算公式：C＝K0 K1 K2 K3（Wmax＋W）/N
    可知： C＝1.25×1.2×1.03×1.02×（30＋1.9）／4＝12.57t

    因此，可選用量程為15t的傳感器（QS-A型傳感器的量程一般只有10t、15t、20t、25t、30t、40t、50t等，除非特殊訂做）。

根據經驗，一般應使傳感器工作在其30%～70%量程內，但對于一些在使用過程中存在較大沖擊力的衡器，如動態軌道衡、動態汽車衡、鋼材秤等，在選用傳感器時，一般要擴大其量程，使傳感器工作在其量程的20%～40%之內，使傳感器的稱量儲備量增大，以保證傳感器的使用安全和壽命，避免超載。

   5、傳感器理論載荷與實際載荷的估算關系

   5.1均衡載荷稱重系統：

1         W

E傳=       ·K·       · U        ①

n        W額

E傳：傳感器輸出電壓（mV）                        n：傳感器數量

K：傳感器靈敏系數（mV/V）                         W：加載重量

W額：額定載荷                                      U：儀表供橋電壓（V）

1) 首先將相應數據代入①式計算出單只傳感器在加載重量W作用下產生的輸出理論值。

2) 先記錄傳感器空秤時的輸出信號值，在秤體上加一適當載荷，測量其輸出值，計算二者差值，再將二者差值與式①計算值E傳進行比較，若差別不大，說明傳感器是正常的，否則傳感器可能出現故障。

   5.2對傳感器為不均衡載荷系統：

       n                       W

Σ E傳i= K ·         · U         ②

i=1            W額

即把各個傳感器的輸出電壓相加求和，應等于所加載荷對一只傳感器產生的輸出。

                   n

1) 按式②計算 Σ  E傳i 理論值

i=1

2) 參照①均衡載荷稱重系統測試方法，將每只傳感器進行檢測。

若實測數據值與式②計算理論值相似，則說明各傳感器正常，否則傳感器實測中數據偏離較大傳感器出現了故障。

   6、傳感器準確度等級選擇

傳感器的準確度等級包括傳感器的非線性、溫度影響、蠕變、蠕變恢復、滯后、重復性、靈敏度等技術指標。在選用傳感器的時候，不要單純追求高等級的傳感器，而是既要考慮滿足電子秤的準確度要求，又要考慮其成本。

 對傳感器等級的選擇必須滿足下列兩個條件：

 1）、要滿足儀表輸入的要求。稱重顯示儀表是對傳感器的輸出信號經過放大、A／D轉換等處理之后顯示稱量結果的。因此，傳感器的輸出信號必須大于或等于儀表要求的輸入靈敏度值，即將傳感器的輸出靈敏度代入傳感器和儀表的匹配公式，計算結果須大于或等于儀表要求的輸入靈敏度。
※傳感器和儀表的匹配公式：
傳感器輸出靈敏度×激勵電源電壓×秤的最大稱量÷（秤的分度數×傳感器的個數×傳感器量程）≥儀表的輸入靈敏度

      例如：一臺稱量為25kg的定量包裝秤，最大分度數為2000個分度；秤體采用3只型號為HSX-A20 kg的傳感器，靈敏度為2.0±0.002mV／V，供橋電壓為12V；秤采用AD4325儀表。問采用的傳感器能否與儀表匹配。
     解：經查閱，AD4325儀表的輸入靈敏度為0.6μV／d，因此根據傳感器和儀表的匹配公式可得儀表的實際輸入靈敏度為：

2000 μV／V×12×25／(2000×3×20)＝5μV／d＞0.6μv／d     （d表示分度值）
所以，采用的傳感器滿足儀表輸入靈敏度的要求，能夠與所選儀表匹配。

2）、要滿足整臺電子秤準確度的要求。一臺電子秤主要是由秤體、傳感器、儀表三部分組成，在對傳感器準確度選擇的時候，應使傳感器的準確度略高于理論計算值，因為理論往往受到客觀條件的限制，如秤體的強度差一點，儀表的性能不是很好、秤的工作環境比較惡劣等因素都直接影響到秤的準確度要求，因此要從各方面提高要求，又要考慮經濟效益，確保達到目的。
