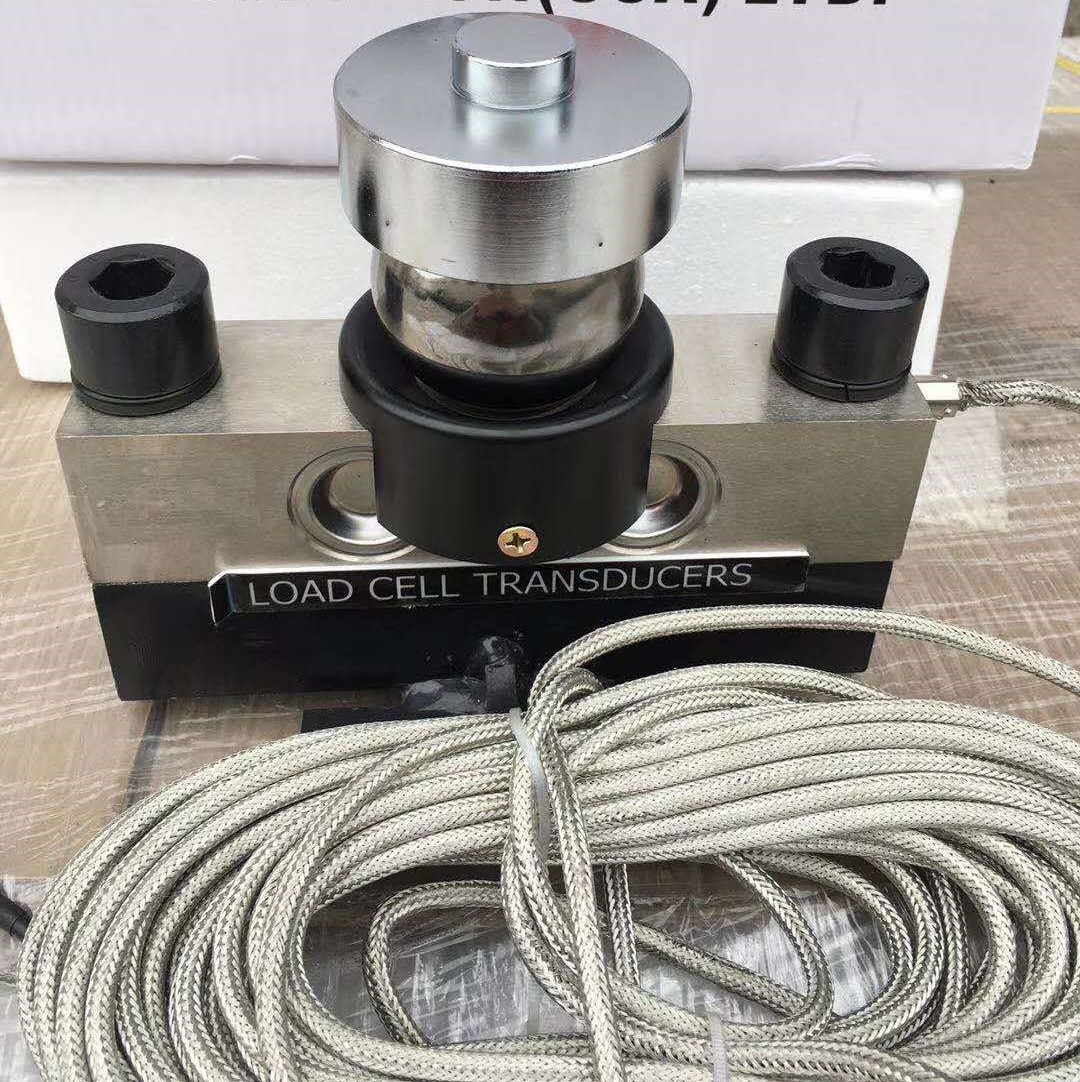

電子地磅稱重傳感器的定義組成及工作原理

       1.定義：GB/T7551-1997《稱重傳感器》

考慮到使用地點的重力加速度和空氣浮力的影響后，通過把其中一種被測量（質量）轉換成另外一種被測量（輸出）來測量質量的力傳感器。

                             被測量（質量）  →    稱重傳感器    →    輸出

      2. 組成：敏感元件+傳感元件+測量電路

  其中：敏感元件——彈性體；傳感元件——電阻應變計；測量電路——惠斯登電橋

      3.電阻應變式傳感器的工作原理

      以金屬材料為轉換元件的電阻應變計，其轉換原理是基于金屬電阻絲的電阻——應變效應。

所謂應變效應是指金屬導體（電阻絲）的電阻值隨變形（伸長或縮短）而發生改變的一種物理現象。

1）受力前（F=0）電阻值                              2）受力后（F＞0）電阻變化值

R=ρ。L/S                   （1）                  ⊿R=R*Kε                  （2）

式中R——金屬絲的電阻（Ω）；                        式中⊿R——電阻變化量；

ρ——金屬絲的電阻率（Ω*M）；                       R——原始電阻值；

L——金屬絲的長度；                             K——應變計的靈敏系數；

S——金屬絲的橫截面積（m2）（πD2/4）                ε——軸向應變

D——金屬絲的直徑

結論：金屬絲拉伸，電阻值增加； 金屬絲壓縮，電阻值減小。

3）幾種常見的電阻應變計外形

電橋；（也稱臥式橋）

當（R1=R4）≠（R2=R3）時，稱為對電源對稱電橋（也稱立式橋）

A）、直流電橋的電壓輸出

根據分壓原理，從D-A-C半橋來看，從D經A到C的電壓降為Ui，通過R1、R2的電流

I1=Ui/（R1+R2）                           （1）

R2上的電壓降為I1R2，代入（1）得

UAC=Ui*R2/（R1+R2）                     （2）

同樣，D-B-C半橋的電壓降也是Ui，R3上的電壓降為：

UBC=Ui*R3/（R3+R4）                     （3）

則輸出電壓UO是UBC與UAC之間的差，即

                  R1R3-R2R4

UO=UBC-UAC=                   Ui       （4）

（R1+R2）（R3+R4）

由（4）可知，當橋臂電阻滿足如下條件時，即

R1R3=R2R4                                （5）

電橋的輸出電壓UO=0，電橋處于平衡狀態。

為了保證測量的準確性，在實測之前應使電橋平衡（置零），這樣輸出電壓只與應變計感受應變所引起的電阻變化有關。

B）、按上述力學模型解釋：

當F=0時，R1R3=R2R4；U0=0；

當F＞0時，R1、R3增加，R2、R4減小，U0＞0。

若欲得到與上述電信號相反的結果時，只需將A與C（或B與D）之間的電源正、負極互換即可。

C）、當橋臂電阻的阻值發生變化時，電橋的輸出電壓也隨著發生變化，當⊿R<<R時，其輸出電壓與電阻變化率⊿R/R（或應變ε）成線性關系。

 以上就是新疆盛世萬達電子設備有限公司對新疆地磅稱重傳感器定義組成及工作原理的詳細說明和系統闡述，希望能夠幫助到大家，如需了解更多關于新疆地磅的相關知識，歡迎新老客戶撥打0991-3776046或13579260408咨詢。
