     數字汽車衡是以數字信號處理為核心，通過傳感器輸出數字信號與儀表之間采用數據通信方式進行信號傳輸?shù)囊环N計量稱重設備。數字傳感器根據其接線方式分四線制和六線制兩種方式，哪么這兩種接線方式的數字傳感器與接線盒應該怎樣正確合理的連接呢？下面新疆盛世萬達電子設備有限公司就根據本公司多年的實踐經驗分別說明一下兩種傳感器連線接入數字接線盒的方法，希望通過大家的閱讀能提高大家在這方面的正確認識，對大家有一定的幫助。                               一、 四線制數字傳感器與接線盒的連接方法：

     四線制傳感器一般使用四線制接線盒。數字傳感器與接線盒連接按“同名接線端相連”的原則進行聯接，即傳感器電源V+接接線盒中的V+，傳感器V-接接線盒V-，信號正（T+/R+）接接線盒的信號正（T+/R+），信號負（T-/R-）接接線盒的信號負（T-/R-），如圖1所示：

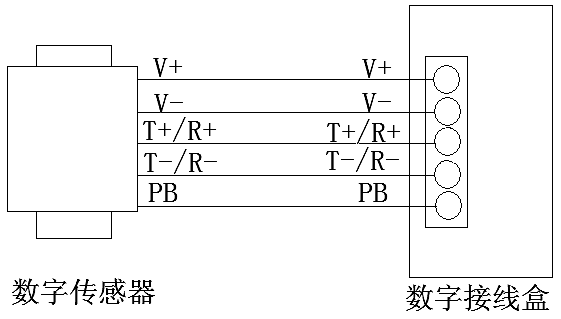

                                                                                    圖1 四線制數字傳感器接入接線盒（四線制接線盒）

                                                                                            圖2四線制數字傳感器接入六線制接線盒

     二、六線制數字傳感器與接線盒的連接方法：

     六線制數字傳感器與接線盒連接也是按照“同名接線端相連”的原則進行聯接，即傳感器與接線盒之間電源V+接V+，V-接V-，信號發送正（T+）接信號發送正（T+），信號發送負（T-）接信號發送負（T-），信號接收正（R+）接信號接收正（R+），信號接收負（R-）接信號接收負（T-），如圖7所示：

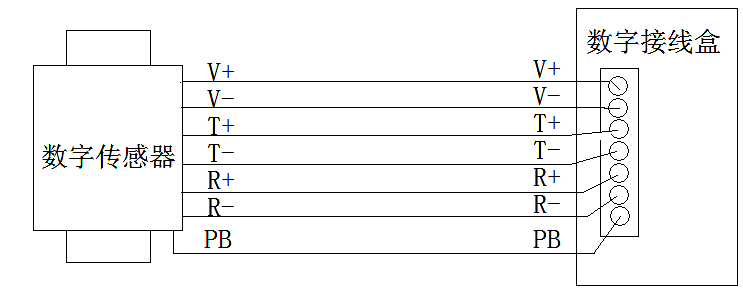

                                                                                        圖2六線制數字傳感器接入接線盒（六線制接線盒）

     以上就是新疆盛世萬達電子設備有限公司對數字傳感器與接線盒連接方法的詳細說明和系統闡述，希望能夠幫助到大家，如需了解更多關于新疆地磅的相關知識，歡迎新老客戶隨時撥打24小時售后服務熱線：0991-3776046、13579260408、18160565368咨詢，保證您一定會得到滿意的答復。
