    新疆?dāng)?shù)字汽車衡是以數字信號處理為核心，通過傳感器輸出數字信號與儀表之間采用數據通信方式進行信號傳輸?shù)囊环N計量稱重設備。XK3190-DS1數字儀表作為一款常用且性能穩定的數字稱重儀表，在新疆?dāng)?shù)字汽車衡的配套使用中越來越多的新疆?dāng)?shù)字汽車衡廠家在配套使用這款數字儀表，哪么XK3190-DS1數字儀表與數字傳感器應該怎樣正確合理的連接呢？下面新疆盛世萬達電子設備有限公司就根據本公司多年的實踐經驗XK3190-DS1數字儀表與數字傳感器的連接方法接方法，希望通過大家的閱讀能提高大家在這方面的正確認識，對大家有一定的幫助。

   1） DS1與數字傳感器的接口定義：

   采用9芯 D型（針）插座，針腳定義如下：

   1 ------屏蔽線

   2 ——---信號發送負（T-）

   3 ———信號接受負（R-）

   4 ———-信號發送正（T+）

   5 ------信號接受正（R+）

   6 -------電源正（V+）

   9 ------電源負（V-）或（GND）

   2）XK3190-DS1數字儀表構成的數字式汽車衡整體接線：

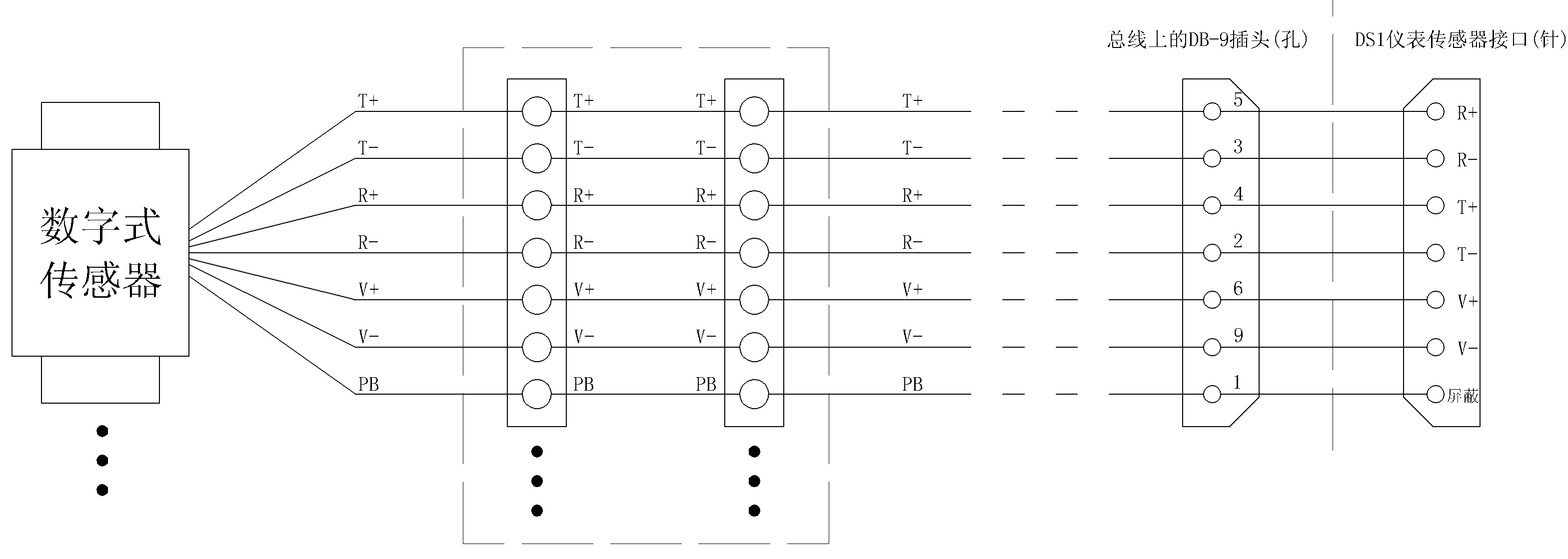

   由DS1構成的數字式汽車衡整體接線方法如下圖所示。圖中以六線制數字傳感器為例來說明，四線制傳感器的連接與此類似，可參照此圖聯接。

                                                                                                 DS1構成的數字汽車衡整體接線示意

    以上就是新疆盛世萬達電子設備有限公司對XK3190-DS1數字儀表與數字傳感器連接方法的詳細說明和系統闡述，希望能夠幫助到大家，如需了解更多關于新疆地磅的相關知識，歡迎新老客戶隨時撥打24小時售后服務熱線：0991-3776046、13579260408、18160565368咨詢，保證您一定會得到滿意的答復。
